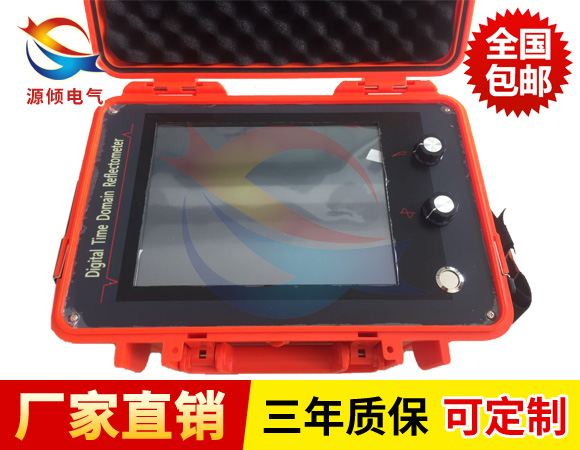

通信電纜故障測試儀采用時域分析法能測試各種電壓等級的動力電纜、通信同軸電纜、市話電纜、控制電纜、礦用電纜和海底電纜等電纜的低阻、短路、斷路、高阻泄漏故障和高阻閃絡性故障。

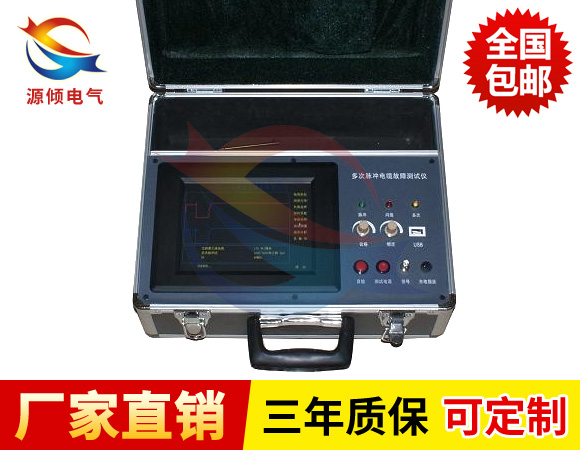

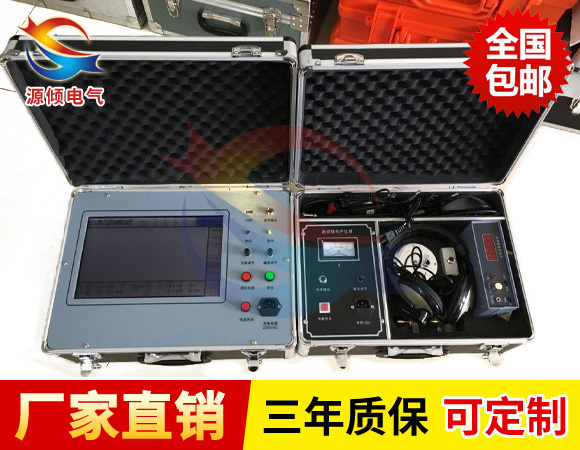

 電纜測試儀是我公司精心設計和制造的全新一代便攜式智能電纜故障檢測儀器，本儀器由高智能工業觸摸屏一體化電腦、USB接口的數據采集器、高能聚合物電池及充電適配器和附件等組成。儀器體積小、重量輕、使用簡單、攜帶方便。

通信電纜故障測試儀產品優勢

1、可測試各種電壓等級的銅鋁芯電力電纜、同軸通信電纜和市話電纜的各類故障，如開路故障、短路故障、高阻閃絡性故障和高阻泄漏性故障。
2、具有多種測試方法，如低壓脈沖法、沖擊高壓電流取樣法、直流高壓閃絡法等。
3、儀器采用高能聚合物可充電電池供電，采樣板接口為USB型直接用微電腦電源。再配以先進的電流取樣技術，使該系統真正做到操作人員和測試儀完全與高壓隔離，抗干擾能力強，同時保證了測試可靠性和人機的安全。
4、前置采樣測量單元采用先進的信號處理技術，全漢化屏幕顯示，測試波形特征清晰易辯，使得電纜故障分析更容易掌握。
5、采用Wince操作系統軟件，更具人性化設計，操作簡便。
6、雙軌跡同屏對比數據處理技術，有利于您進行波形的對比分析。

技術指標
1、電纜故障測試系統
 （1）可測試各種電力電纜的各類故障及通信電纜和市話電纜的開路、斷路故障。
 （2）可測量長度已知的任何電纜中電波傳播的速度。
 （3）測試距離：不小于16千米
 （4）系統誤差：小于1米
 （5）采樣頻率：25MHz
 （6）測試盲區：小于10米
 （7）電源：交流220V±10%
2、電纜路徑信號產生器
 （1）信號頻率：15KHz
 （2）振蕩方式：斷續
 （3）輸出功率：30W
 （4）電源：220V±10%
3、電纜故障定位儀
    測試靈敏度：50Ω內阻的信號源輸出300Hz信號，定點儀在維持輸出為2V、信雜比優于20:1的情況下輸入信號不大于10μv。
 （1）輸入阻抗：不小于1.2KΩ
 （2）使用2×2000Ω耳機
 （3）輸入工作電壓：DC9V±10%
 （4）使用環境溫度：-20℃~40℃
