我公司在變頻串聯諧振高壓試驗方面，自行開發的調頻、調壓軟件技術，先于國內高壓試驗行業，利用這一技術設計，制造的變頻串聯諧振高壓試驗裝置，完全符合有關高壓試驗的規程和要求。

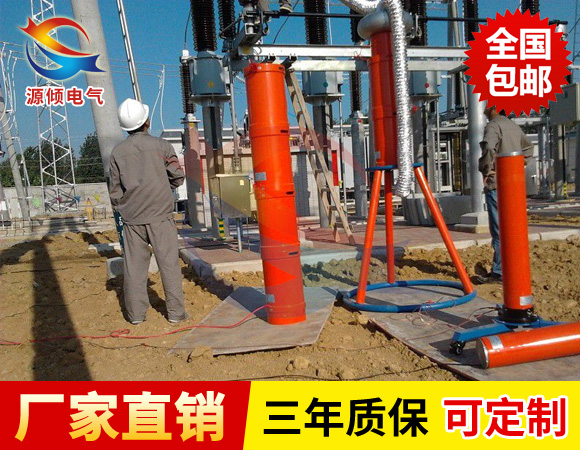

220KV變頻串聯諧振成套裝置是運用串聯諧振的原理，通過調節變頻控制器的輸出頻率，使得回路中的電抗器電感L和試品電容C發生串聯諧振，諧振電壓即為試品上所加電壓。變頻諧振試驗裝置廣泛應用于電力、冶金、石油、化工等行業，適用于大容量、高電壓的電容性試品，如發電機、電力變壓器、GIS和高交聯動力電纜、互感器、套管等的交接試驗和預防性試驗。

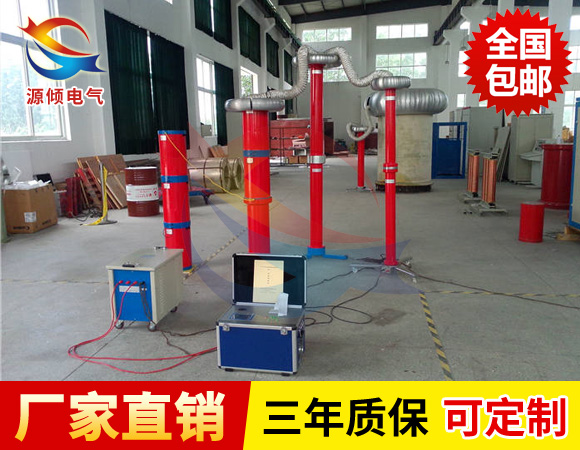

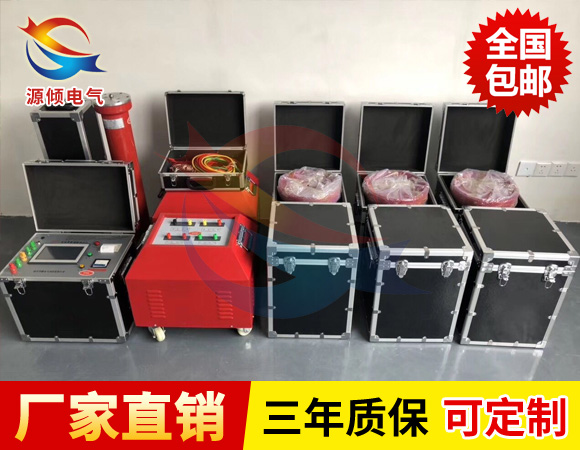

構成
調頻電源——既可改變其輸出頻率，又可改變其輸出電壓。
勵磁變壓器——起耦合信號及電壓變換的作用，并按自身變化來提升電壓。
電抗器——與被試品串聯，構成LC串聯諧振電路。
電容分壓器——測量被試品上的電壓，并作為采樣信號反饋給調頻電源。
補償電容器——補償小電容量被試品、調整被試品頻率。

220KV變頻串聯諧振成套裝置產品特點：
1、體積小、重量輕、操作方便
2、藍屏幕顯示試驗數據、試驗狀態，并有實時操作步驟提示功能
3、能靈活整定試驗電壓、調頻范圍、加壓時間、保護電流
4、試驗結果能計算出被試品電容
5、具有計算機通訊接口，可以和計算機進行通訊和試驗數據管理
6、有實時時間顯示,能存儲200組試驗數據
7、分辨率：頻率分辨率為0.01Hz
8、安全可靠性高。裝置具有過電流、過電壓、IPM及放電保護功能，可有效保護人身及設備安全。
技術參數：
環境溫度：－25～50℃
工作濕度：≤90%
海拔: ≤2000M
電源: AC 220V  單相50Hz
頻率調節范圍：30～300 Hz（可根據用戶要求放寬）
系統測量精度：1.0級
頻率調節分辨率：0.1 Hz
不穩定度: ≤0.05%
輸出波形: 正弦波
波形畸變率：≤0.5%
噪聲: ≤60dB
電抗器Q值:30～200
